Ascend DeepEP MoE Dispatch Optimization

导言

我面对的是一个很具体、也很容易被“理论带宽”带偏的问题：Ascend DeepEP 的 MoE dispatch 吞吐只有硬件理论值的一半，128P 跨机场景尤其明显，而且系统里还有两层路由。麻烦在于，我既不熟悉 MoE dispatch 的接口与数据协议，也没写过典型 URMA/UDMA 算子，更不知道应该在哪里计时、打印和判断瓶颈。

这篇文章不从零散优化技巧出发，而是沿一条 token 的真实旅程，依次读懂 Python 接口、Host 侧 workspace/notify、Device 侧 AIV/UDMA/QP、目标 rank 的接收布局与反向 combine；再把 ascend_deepep、海思 hierarchy 和 MoonEP 的 peer 调度放进同一张拓扑图。最终目标不是立即猜出一个“神奇参数”，而是建立一条可证伪的优化路线：先区分数据面、控制面和同步面，再判断 128P 下真正撞到的是字节带宽、WQE 提交率、P 维路由扫描、拓扑扇出还是最慢 rank 的尾延迟。

问题不只是“带宽没跑满”

看到吞吐只有硬件理论值的一半，第一反应通常是增加 AIV、增加 QP、做双缓冲或者把通信和计算异步起来。这些方向并非错误，但它们默认了一个尚未证明的前提：当前瓶颈就是负责搬 payload 的硬件引擎。

MoE dispatch 的端到端时间更接近：

[
T_{dispatch} = T_{layout} + T_{notify} + T_{route\ scan} + T_{WQE\ submit}

• T_{network} + T_{quiet/barrier} + T_{epilogue}
  ]

这几项不一定完全串行，实际延迟取决于依赖关系和重叠程度；多 rank 场景最终看到的又往往不是平均值，而是最慢 rank：

[
T_{step} \approx \max_{r \in ranks} T_{dispatch}^{(r)}
]

于是，“理论带宽的一半”至少可能来自五类不同问题：

• 数据面受限：hidden payload 真正压满了链路、UDMA 引擎或 GM 读写带宽。
• 控制面受限：单包太小，WQE 生成、提交、CQE/quiet 的固定成本占比过高。
• 路由规划受限：Top-K 很小，却仍按 [num_tokens, world_size] 扫描和保存路由。
• 拓扑受限：128 个 peer 同时展开，跨机链路、交换框或某条 rail 出现热点。
• 尾延迟受限：平均 rank 不慢，但少数 expert/rank 收到更多 token，所有人最终等它完成。

这也是后续读代码时最重要的视角：不要只找“拷贝循环”，要同时找 payload 在哪里走、offset 谁算、完成由谁确认、下一阶段在等谁。

一条 token 如何走完 MoE

设 EP 域共有 (P) 个 rank，每个 rank 持有 (E_l) 个本地专家；输入 x 的 shape 为 [S, H]，Router 为每个 token 选择 (K) 个专家：

x[token]                     一行 hidden
topk_idx[token, 0:K]         目标专家
topk_weights[token, 0:K]     combine 权重

一个全局专家 expert_id 对应：

dst_rank         = expert_id / experts_per_rank
dst_local_expert = expert_id % experts_per_rank

如果一个 token 的 Top-2 专家分别位于 rank 0 和 rank 3，dispatch 就要把同一行 hidden 复制到两个目标 rank；目标 rank 按本地专家重排成连续输入，完成 expert FFN 后，再把两份结果发回 token owner，最后按 Top-K 权重归约。dispatch 是一趟不等长、由路由结果驱动的 All-to-AllV；combine 是携带反向索引的逆过程。

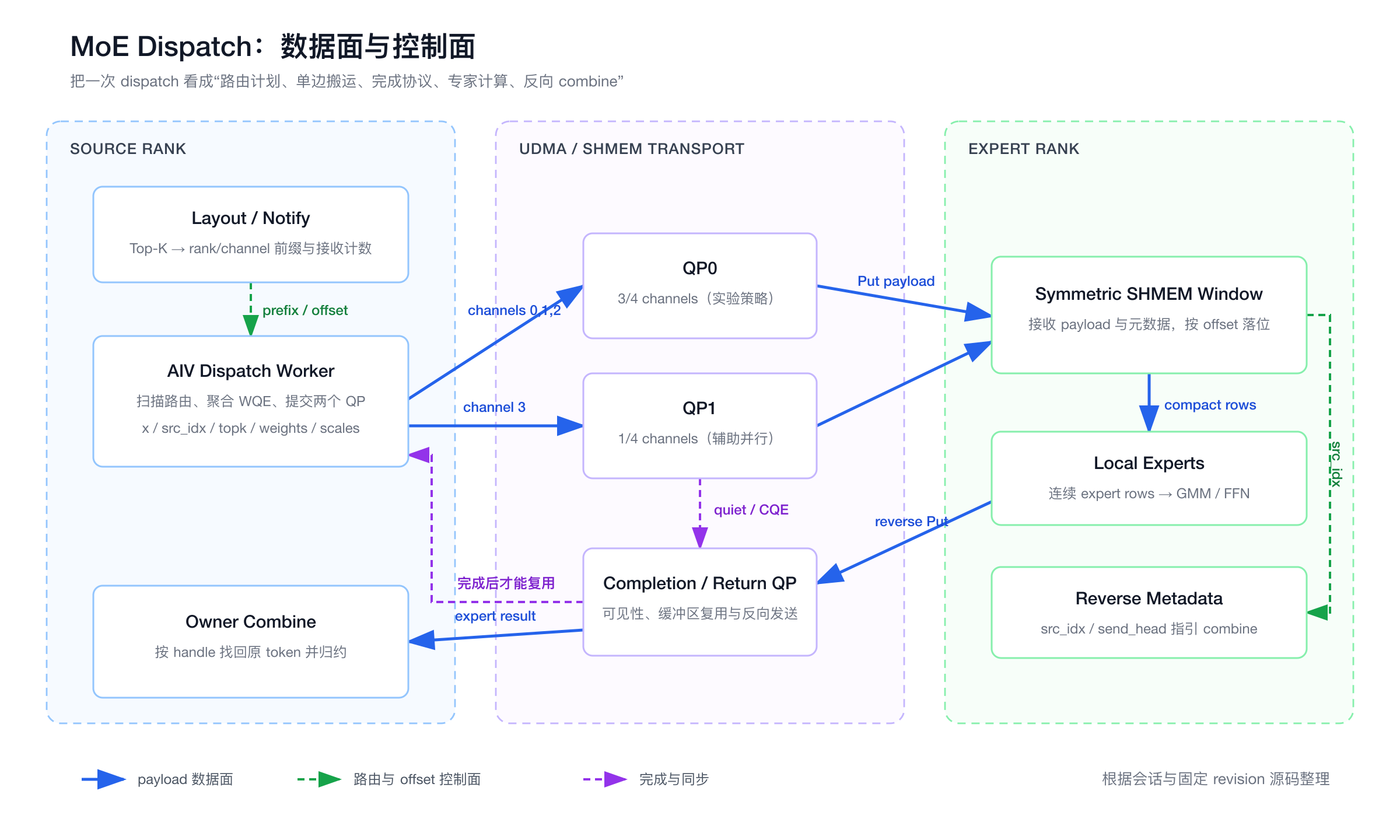

下面这张图把容易混在一起的三条线分开：蓝色是 payload，绿色是路由与 offset，紫色是完成和缓冲区复用协议。

{ width=100% }

图 1：根据会话内容与固定 revision 源码整理的自绘示意图。重点不是组件数量，而是 payload、路由 offset 和完成信号不能互相替代。

一个正确的单边通信顺序通常是：

计算目标地址和接收 offset
    → 把 payload Put 到目标 SHMEM window
    → 确认 payload 已经对端可见
    → 再发布 ready/count/completion
    → 接收方消费并复用缓冲区

如果 flag 先于 payload 可见，接收方就可能读到旧数据；如果缓冲区在 quiet 前被复用，后续 WQE 可能读到被覆盖的源数据。因此，通信和计算能否重叠，首先是依赖图与内存可见性问题，其次才是调度技巧。

最小概念账本：rank、AIV、SHMEM、URMA、QP、WQE、quiet

• Rank：EP 通信域中的一个参与者，通常对应一张 NPU 卡上的进程或设备执行上下文。
• AIV：Ascend AI Core 的 Vector 侧执行单元。这里不只做数值计算，也负责扫描路由、搬运 GM/UB、构造和提交通信任务。
• GM / UB：GM 是设备全局内存，容量大、延迟高；UB 是核内高速缓冲，容量小，常用来做 staging、向量处理和 WQE 暂存。
• SHMEM：为每个 rank 建立对称内存窗口，使相同 offset 可以映射到不同 peer 的远端地址，适合 one-sided Put/Get。
• URMA/UDMA：URMA 更接近远端内存访问语义和资源体系；UDMA 是这里执行远端搬运的具体 DMA 路径。不要把 API 语义、Runtime 资源和硬件引擎压成同一个概念。
• QP（Queue Pair）：远端通信队列。发送侧把工作提交到 QP，底层引擎异步执行。
• WQE（Work Queue Element）：一次通信工作的描述符，包含源/目标地址、长度和操作类型等信息。小包很多时，瓶颈可能是每秒能处理多少 WQE，而不是每秒能搬多少字节。
• CQE / completion：某批通信工作的完成记录或完成信号。
• **quiet()**：等待此前提交到指定范围的非阻塞通信完成，并建立后续复用或发布 flag 所需的顺序边界。它不是普通函数调用开销，而可能直接暴露网络和队列尾延迟。
• Barrier：所有参与者到齐后再推进。它很容易保证正确性，也很容易把一个慢 rank 的延迟放大到全局。

从 Python 接口进入真实调用链

本节以 ascend_deepep@18e2dd4b 为代码锚点。Python 入口位于 ascend_deepep/buffer.py::Buffer.dispatch，它先区分是否提供 handle。

if handle is not None:
    (
        rank_prefix_matrix,
        channel_prefix_matrix,
        _recv_channel_prefix_matrix,
        recv_src_idx,
        is_token_in_rank_from_handle,
        _send_head,
    ) = _unpack_v1_handle(handle)

    return self._native.intranode_dispatch(
        x_tensor,
        x_scales,
        None,
        None,
        None,
        is_token_in_rank_from_handle,
        None,
        num_recv_tokens,
        rank_prefix_matrix,
        channel_prefix_matrix,
        ...,
    )

没有 handle 时，需要传入当前路由的统计和矩阵：

if num_tokens_per_rank is None:
    raise ValueError("num_tokens_per_rank is required")
if is_token_in_rank is None:
    raise ValueError("is_token_in_rank is required")
if num_tokens_per_expert is None:
    raise ValueError("num_tokens_per_expert is required")

随后执行 native dispatch，并把这次生成的路由计划打包成 v1_handle：

v1_handle = (
    rank_prefix_matrix,
    channel_prefix_matrix,
    recv_channel_prefix_matrix,
    recv_src_idx,
    is_token_in_rank,
    send_head,
)

这段接口已经透露了一个重要优化边界：hidden 可以每轮变化，但如果路由关系不变，prefix、offset 和反向索引没有必要每轮重建。cached dispatch 就是在复用这部分控制面工作。

Fresh dispatch 是什么意思

Fresh dispatch 不是正式 API 名称，只是为了区分两条路径使用的简称：

handle is None
    → 当前路由第一次出现或发生变化
    → 重新计算 prefix、offset、src_idx、send_head
    → 返回新的 handle

handle is not None
    → 路由关系与上次一致
    → 复用 handle，只搬运新的 x
    → cached dispatch

因而“Fresh”更准确的中文是重新规划路由的 dispatch，不代表第一次调用整个程序，也不代表输入 hidden 必须是新 Tensor。

Dispatch handle 六项分别保存什么

handle 不是一个不透明的通信句柄，而是一组让 cached dispatch 和 combine 找回数据位置的 Tensor：

项	直观作用	后续消费者
rank_prefix_matrix	各 source rank 向各 destination rank 发送后的累计边界，决定一个源 rank 的数据落在目标接收区哪一段	cached dispatch、combine
channel_prefix_matrix	当前源 rank 内，各 channel 面向每个目标 rank 的累计发送边界	cached dispatch
recv_channel_prefix_matrix	目标 rank 收集到的“各 source rank × channel”前缀，用于还原本地接收段和规划反向发送	combine
recv_src_idx	每一行 compact 接收 token 对应源 rank 上的原始 token 下标	combine 把 expert 结果送回原 token
is_token_in_rank	shape 为 [S,P] 的布尔路由矩阵，表示某 token 是否需要发到某 rank	cached dispatch
send_head	shape 为 [S,P] 的发送序号/存在性表；-1 表示该 token 没有发给这个 contributor	combine 判断需要归约哪些 rank，并找到对应槽位

可以把它压缩成一句话：prefix 决定“段在哪里”，recv_src_idx 决定“这一行原来是谁”，send_head 决定“combine 应该等谁”。

Host 侧先造一张通信地图

进入 csrc/ops/dispatch.cpp 后，Host 侧主要完成四件事：校验输入、规划 symmetric workspace、启动 notify、创建输出 view 并启动真正的 dispatch kernel。

Workspace 不是一个 Tensor，而是一块地址空间

代码首先解析 AIV 数量：

const int64_t resolved_num_aiv = ResolveNumAiv(num_aiv);
const int64_t num_channels = resolved_num_aiv;

随后按极端情况预留内部接收容量：

const int64_t recv_buffer_tokens = CheckedMulInt64(
    num_tokens, world_size, "dispatch receive capacity");

原因是：每个 source rank 最多有 num_tokens 行可以发给当前 rank；共有 world_size 个 source rank，所以当前实现给内部接收区保留 num_tokens × world_size 行。

MakeDispatchWorkspaceLayout() 再用一个不断前移的 cursor，把一整块 symmetric buffer 切成多个互不重叠的区域：

layout.recv_channel_prefix_offset = cursor;
cursor = AppendWorkspaceRegion(cursor, ...);

layout.x_buffer_offset = cursor;
cursor = AppendWorkspaceRegion(cursor, recv_buffer_tokens * hidden_bytes, ...);

layout.src_idx_buffer_offset = cursor;
cursor = AppendWorkspaceRegion(cursor, recv_buffer_tokens * sizeof(int32_t), ...);

layout.topk_idx_buffer_offset = cursor;
...
layout.topk_weights_buffer_offset = cursor;
...
layout.x_scales_buffer_offset = cursor;

这些 offset 随后写入 tiling，Device kernel 只要拿到 symmetric buffer 基地址，就能定位 payload、反向索引、Top-K 元数据、scale 和 completion signal。

这里的 layout 到底是什么布局

它不是 NCHW、ND、TND 之类的 Tensor 维度布局，而是一块大 workspace 的内存地图：

symmetric_buffer base
├── notify workspace
├── recv_channel_prefix      [P, num_channels]
├── x payload                [S×P, H]
├── src_idx                  [S×P]
├── topk_idx                 [S×P, K]，可选
├── topk_weights             [S×P, K]，可选
├── x_scales                 [S×P, scale_cols]，可选
└── UDMA completion signals  [P, 2, 512B]

offset 就是每个区域相对 symmetric_buffer base 的字节偏移。这样做可以复用一次大的对称内存分配，并保证远端 rank 使用相同 offset 找到对应区域。

Notify 先交换数量和前缀

Host 在 payload dispatch 前启动 notify kernel：

LaunchNotifyDispatchKernel(
    *num_tokens_per_rank,
    *num_tokens_per_expert,
    is_token_in_rank,
    rank_prefix_matrix,
    channel_prefix_matrix,
    notify_num_recv_tokens,
    notify_num_recv_tokens_per_expert,
    tiling,
    symmetric_buffer,
    shmem.FftsAddr());

notify 的核心任务不是提醒一句“开始接收”，而是把不规则路由转成通信双方都能使用的边界：当前 rank 实际要收多少 token、每个本地 expert 收多少、每个 source rank 和 channel 应写到接收区的什么位置。真正的 payload kernel 依靠这些 prefix，才能让多个 AIV 和多个 rank 并行写入而不互相覆盖。

Notify kernel 是不是让每个 rank 知道要接收什么

可以这样理解，但要再精确一步：它不是发送一张 token 明细表，而是在生产计数和 offset。

Router 结果
    → 每个 token 要去哪些 rank
    → 每个 source→destination 有多少行
    → 每个 channel 负责其中哪一段
    → prefix sum 得到接收起点

有了起点后，数据面可以直接执行：

remote_address
  = remote_shmem_base
  + x_buffer_offset
  + recv_position * row_stride

所以 notify 更像 dispatch 的控制面规划与发布阶段。即使调用方提供了固定 num_worst_tokens，notify 仍然要运行；省掉的只是 Host 回读实际接收行数，而不是 prefix 计算本身。

输出长度有动态和固定两种模式

notify 之后，Host 决定公开输出 Tensor 的第一维：

if (cached_mode) {
    num_recv_tokens = cached_num_recv_tokens;
} else if (num_worst_tokens > 0) {
    num_recv_tokens = num_worst_tokens;
} else {
    auto recv_tokens_cpu = notify_num_recv_tokens.cpu();
    num_recv_tokens = recv_tokens_cpu.item<int32_t>();
}

然后用 SHMEM 内部地址创建非 owning view：

auto recv_x = MakeShmemTensor(
    symmetric_buffer,
    dispatch_workspace.x_buffer_offset,
    {num_recv_tokens, hidden},
    x.scalar_type());

最后才启动 LaunchV1DispatchKernel()。因此 Host 路径可以概括成：

validate
  → resolve AIV/channel
  → reserve worst internal workspace
  → launch notify
  → choose public output rows
  → create SHMEM Tensor views
  → launch dispatch payload kernel

双层解释：num_worst_tokens > 0 到底是什么

直觉层。把输出 Tensor 想成提前摆好的货架：

num_worst_tokens = 0
    → 等 notify 统计实际收到 237 行
    → Host 回读 237
    → 输出 shape = [237, H]

num_worst_tokens = 256
    → Host 不回读实际计数
    → 直接输出 shape = [256, H]
    → 前 237 行有效，后 19 行 padding

源码层。Device 端执行：

const int32_t actual_recv_tokens = ...;
const int32_t recv_tokens_to_copy =
    DispatchMin(actual_recv_tokens, num_output_tokens);

所以调用方必须保证：

[
actual_recv_tokens \le num_worst_tokens
]

上界太大会增加 padding；上界小于真实值时，当前实现会只公开前 num_worst_tokens 行，存在静默截断风险。尾部 x/scales/weights 填 0，topk_idx 塄为 -1。

还要区分两种容量：内部 SHMEM 仍按 S × P 预留，num_worst_tokens 只决定公开输出长度和是否需要 Device→Host 回读。它当前不会缩小内部 workspace。

最理想的情况是 layout 阶段已经知道精确接收量，直接把精确值传进来：既没有 Host 同步，也没有 padding。只知道上界时，可以采用安全 bucket；完全不知道时先传 0 保证正确性。

Device 侧如何把 channel 变成远端 Put

普通 dispatch.cpp 的核心所有权模型是：一个 AIV 负责一个 channel，并维护面向所有 destination rank 的游标。

for (int32_t dst_rank = 0; dst_rank < world_size; ++dst_rank) {
    const int32_t rank_base = rank > 0
        ? rank_prefix_gm.GetValue((rank - 1) * world_size + dst_rank)
        : 0;
    const int32_t channel_prefix_begin = core_idx > 0
        ? channel_prefix_gm.GetValue(dst_rank * num_channels + core_idx - 1)
        : 0;
    recv_position_ub.SetValue(
        dst_rank, rank_base + channel_prefix_begin);
}

随后它遍历自己负责的 token 范围和全部目标 rank：

for (int32_t token = token_begin; token < token_end; ++token) {
    for (int32_t dst_rank = 0; dst_rank < world_size; ++dst_rank) {
        if (is_token_in_rank_gm.GetValue(
                token * world_size + dst_rank) == 0) {
            continue;
        }
        ...
    }
}

这段代码简单直接，但它也暴露了 128P 的一个结构性成本：即使 Top-K 只产生少数目标 rank，每个 token 仍可能扫描完整的 world_size 维度。

UDMA 版本在 peer 调度上又增加了两个策略：按 source rank 旋转目标顺序，以及用两个 QP 承载 channel。

for (int32_t logical_destination = destination_worker_index;
     logical_destination < world_size;
     logical_destination += destination_worker_count) {
    int32_t dst_rank = rank + logical_destination;
    if (dst_rank >= world_size) {
        dst_rank -= world_size;
    }
    ...
}

为什么要把目的 rank 加上当前 source rank

如果所有 rank 都按 0,1,2,... 的顺序访问 peer，那么某一时刻可能出现：

rank 0 → peer 0
rank 1 → peer 0
rank 2 → peer 0
...
rank 127 → peer 0

旋转后则变成：

rank 0 → 0,1,2,...
rank 1 → 1,2,3,...,0
rank 2 → 2,3,4,...,1

它的目的只是错开起始 peer，降低同一时刻的集中冲击。它没有减少 peer 数，也没有理解 server、交换框或 rail；每个源 rank 最终仍会面对全部目标 rank。因此它是一种低成本去同步化调度，不等于拓扑感知算法。

两个 QP 采用 3:1，而不是均分

当前代码固定两个 QP，并按 channel 编号分配：

__aicore__ inline int32_t DispatchUdmaQpForChannel(
    int32_t channel,
    int32_t qp_count) {
    if (qp_count == 2) {
        return (channel & 3) == 3 ? 1 : 0;
    }
    return 0;
}

也就是：

channel: 0  1  2  3 | 4  5  6  7
QP:      0  0  0  1 | 0  0  0  1

所有 peer 的 payload 提交完成后，每个 QP 分别追加一个 Strong Order completion，再执行 qp_quiet(dst_rank, qp_slot)；最后才是：

aclshmem_quiet();
aclshmemx_barrier_all_vec();

两个 QP 既然能并行，为什么不是 1

并行机会和负载均分是两个问题。目标是让两个 QP 尽量同时结束：

[
T = \max\left(\frac{W_0}{R_0}, \frac{W_1}{R_1}\right)
]

如果两个 QP 的有效速率相同，理想模型确实倾向 1:1；如果某次实验中 (R_0 \approx 3R_1)，3:1 反而更接近同时完成。

但源码只明确说这是 MoonEP 的 two-QP performance experiment，没有记录底层原因。因此只能提出待验证假设：两个 QP 可能存在服务能力差异、共享资源竞争、CQE/queue depth 差异，或者 3:1 只对当时的 shape 和拓扑有效。不能把“QP0 就是三倍快”写成事实。

更重要的是，按 channel 计数 3:1 不等于按字节或 WQE 3:1。不同 channel 的 token 数可能高度不均。优化时应该记录每个 QP 的 WQE 数、payload 字节、提交周期和 quiet 周期，并至少比较 1QP、2QP 1:1、2QP 3:1、2QP 1:3 与 4QP round-robin。

world_size × 2 QP × 512 bytes 怎么算

completion signal 的地址计算是：

signal_slot = rank * kDispatchUdmaQpCount + qp_slot;
signal_addr = base + signal_slot * kDispatchUdmaCompletionSignalBytes;

常量是：

kDispatchUdmaQpCount = 2;
kDispatchUdmaCompletionSignalBytes = 512;

所以每个 symmetric workspace 需要为每个 peer、每个 QP 保留一个独立的 512B completion slot：

[
bytes = world_size \times 2 \times 512
]

128P 时：

[
128 \times 2 \times 512 = 131072\ bytes = 128\ KiB
]

512B 是实现选定的 signal slot 间距和对齐单位，不是 uint64_t completion 值本身有 512B；真正的值仍是 8 字节，较大步长用于隔离和满足实现的缓存行/顺序要求。

128P 为什么会放大问题

小规模下，“每个源 rank 直接面向每个目标 rank”简单且可能足够快；扩展到 128P 后，数据量未必线性增长，控制面却很容易增长：

路由表示：      [S,P]
token 路由扫描： O(S×P)
peer 状态：      O(P)
rank prefix：    O(P²)
completion slot：O(P×QP)

与此同时，每个 peer 的消息变小，固定 WQE/quiet 成本占比上升；不同源 rank 若在相近时刻访问相同拓扑区域，还会形成热点。这里要解决的已经不是单核 DataCopy 的问题，而是全系统同时有哪些通信关系处于活跃状态。

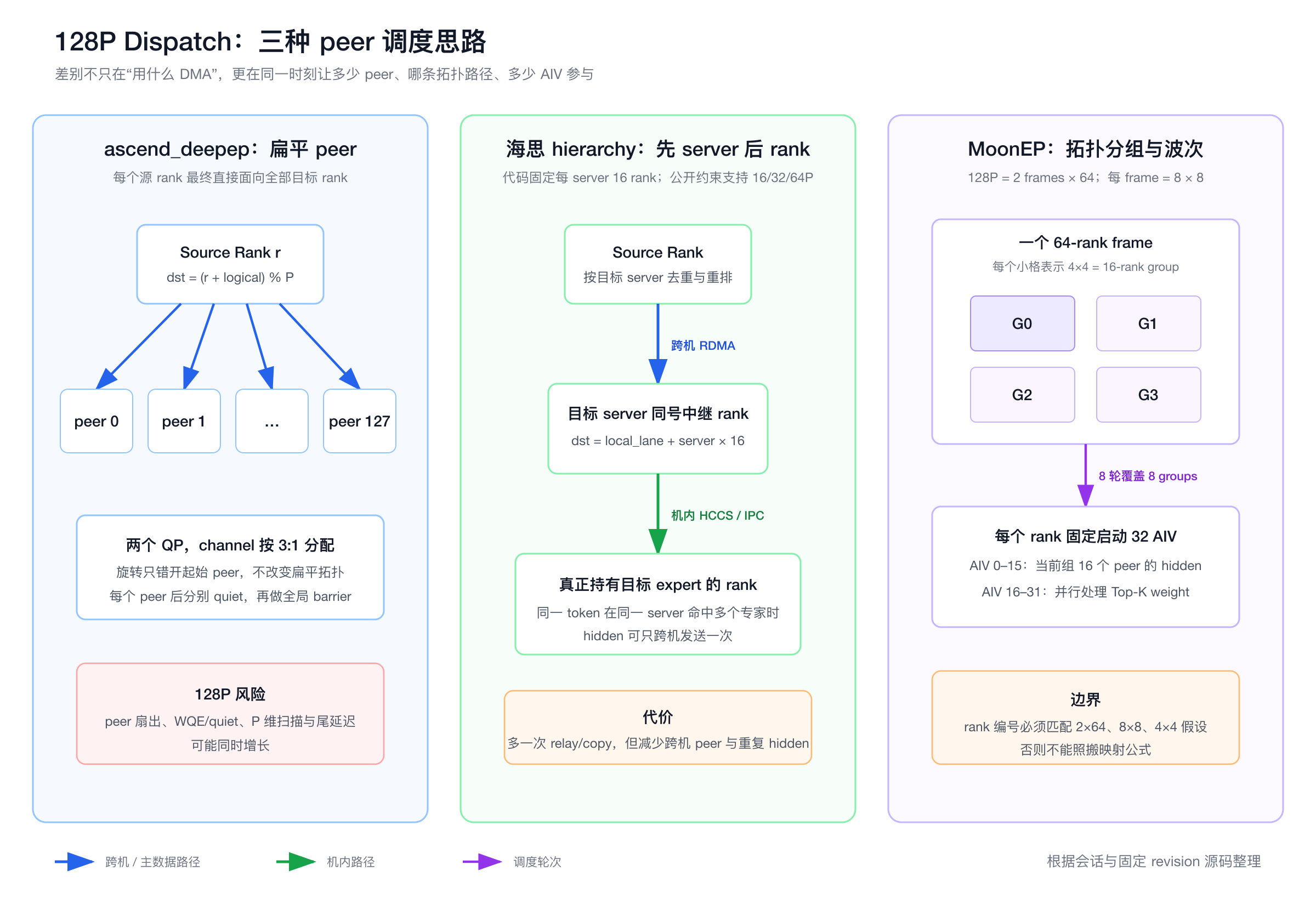

下面把三套代码的调度单位放到同一张图里。

{ width=100% }

图 2：根据会话内容与固定 revision 源码整理的自绘比较。三种实现的硬件与能力边界不同，图中只比较 peer 调度思想，不宣称可以逐行互相替换。

ascend_deepep：扁平直达

当前 UDMA kernel 通过 rank 旋转错开起始目标，但没有显式的 server/frame/rail 分组。每个 source rank 仍会依次处理全部 destination rank；每个 peer 的两个 QP 完成后分别 quiet，最后进入全局 barrier。

这个方案的优点是地址关系直接、没有额外 relay；风险则是 128P 下 peer 扇出、路由扫描、completion/quiet 和尾延迟同时放大。若性能从 64P 到 128P 明显掉档，而 hidden size 增大后有效带宽反而改善，应优先怀疑固定控制成本与拓扑调度，而不是立即优化向量计算。

海思 hierarchy：跨机只面向 server

ops-transformer@8dc2fa04 的公开说明把两种算法写得很直接：

fullmesh:
    token 直接通过 RDMA 发往 Top-K 专家所在 rank

hierarchy:
    token 经过跨机、机内两次发送
    仅不同 server 同号卡之间使用 RDMA
    server 内使用 HCCS

Layered kernel 固定：

constexpr static uint32_t SERVER_RANK_SIZE = 16;
serverNum_ = worldSize_ / SERVER_RANK_SIZE;

跨机目标中继 rank 的计算是：

uint32_t dstRankId =
    rankId_ % SERVER_RANK_SIZE
    + dstServerId * SERVER_RANK_SIZE;

也就是说，source rank 的 local lane 为 5 时，跨机只和目标 server 的 lane 5 通信；数据到达后，再通过 Win2Ipc()、SendTokenToIpc()、Ipc2Out() 等机内路径转发到真正持有 expert 的 rank。

举一个抽象例子：每 server 16 rank，目标 expert 在 server 2 的 rank 42，而 source rank 的 local lane 是 5。跨机阶段先发送到：

2 × 16 + 5 = rank 37

rank 37 是 server 2 的同号中继；随后 server 2 内部再把 hidden 送到 rank 42。若同一 token 在 server 2 上命中多个专家，跨机阶段还可以按 server 聚合 hidden，避免为同一 server 重复发送多份大 payload。

代价也很明确：多一次 relay、机内 copy 与控制协议。只有当减少的跨机 peer、重复 hidden 和 RDMA 下发成本，大于新增机内搬运成本时，hierarchy 才会获益。

当前公开 hierarchy 不能直接当作 128P 现成答案

固定 revision 的 README 声明：fullmesh 支持到 128P 及以上，而 hierarchy 当前只支持 16、32、64P。它仍然非常适合学习“先按 server 聚合，再机内展开”的设计，但不能据此声称这份实现已直接覆盖当前 128P 场景。要迁移思想，必须重新确认 server 数、每 server rank 数、HCCS/RDMA 路径和 tiling 约束。

MoonEP：64P group 与 128P 拓扑波次

如果更想先理解设计动机，可打开 MoonEP Group Design：分步交互解释，从直接发送、接收竞争、错峰与放行许可逐步回到 64P；下面保留源码层面的分组细节。

先澄清实现归属。MoonshotAI 的原版 MoonEP 解决的是动态冗余 expert、固定每 rank 工作量与 zero-copy 通信；下面的 64P/128P group 调度来自固定 revision 的 Ascend 移植内核，不是 MoonEP 算法天然规定的拓扑。[^moonep-64p-group]

64P 不是连续 16 rank 分组

64P 走的是 Legacy 映射，而不是后面 128P 专用的 two-frame 映射。kernel 先固定 group_width = 16，再把 64 rank 均分为两个 32-rank half。每个逻辑 group 从两个 half 各取 8 个同号 lane：

[
G_q={8q+l\mid 0\le l<8}\cup
{32+8q+l\mid 0\le l<8},\qquad q\in{0,1,2,3}.
]

因此实际成员是：

逻辑 group	half 0	half 1
G0	rank 0–7	rank 32–39
G1	rank 8–15	rank 40–47
G2	rank 16–23	rank 48–55
G3	rank 24–31	rank 56–63

这里最容易误读的是 group_rank_index。它不是“当前 rank 所属 group 的编号”，而是一个 0–15 的组内 lane：前 8 个 lane 指向 half 0，后 8 个 lane 指向 half 1。每个 rank 启动的前 16 个 AIV 分别占一个 lane，所以一个 source rank 在当前轮会同时面向目标 group 的 16 个 rank；后 16 个 AIV 则与 token 搬运并行处理 weight。

下面保留决定 64P 映射的源码主干；省略的是 128P 专用分支、参数校验和无关样板。group_rank_index 来自当前 AIV 编号，而 rank_group 才是 source rank 所属的逻辑 group：

const uint32_t group_rank_index =
    static_cast<uint32_t>(aiv_index) % group_width;

const int32_t half_world_size = world_size / 2;
const uint32_t half_group_width = group_width / 2;
const uint32_t group_count = static_cast<uint32_t>(world_size) / group_width;
const uint32_t rank_group = static_cast<uint32_t>(rank % half_world_size) /
    half_group_width;
const uint32_t peer_group = (rank_group + group) % group_count;
return static_cast<int32_t>(group_rank_index / half_group_width) * half_world_size +
    static_cast<int32_t>(peer_group * half_group_width +
    group_rank_index % half_group_width);

其中 rank 是当前 source rank，group 是循环中的逻辑轮次 g，不是一个固定 group ID；返回值才是这个 AIV 在当前轮负责的 dst_rank。[^moonep-64p-group]

目标 group 按四轮循环平移。若 source rank 属于 Gq，其 group 编号为 (q_{src})，逻辑轮次为 (g)，则目标编号为：

[
q_{dst}=(q_{src}+g)\bmod 4.
]

轮次	G0 的目标	G1 的目标	G2 的目标	G3 的目标
g=0	G0	G1	G2	G3
g=1	G1	G2	G3	G0
g=2	G2	G3	G0	G1
g=3	G3	G0	G1	G2

{ width=100% }

自绘示意图：64P 的四个逻辑 group 跨两个 32-rank half 取同号 lane；四轮对 group 做循环置换，配对后的两个 16-rank group 内部展开为完整的 16×16 source-destination 通信。固定源码 revision：b67c6840。

我第一次枚举源码公式时，把“每轮双射”误写成了 rank-to-rank 双射，程序马上给出了反例。准确的不变量其实分两层：

1. group 层是双射。 每轮的 q → (q+g) mod 4 是四个 source group 到四个 destination group 的置换，所以同一轮不会有两个 source group 集中到同一个 destination group。
2. group 内是全连接。 一旦 Gq → Gp 配对，Gq 的 16 个 source rank 都各自用 16 个 token AIV 覆盖 Gp 的 16 个 destination rank，形成完整的 (K_{16,16})。四轮结束后，每个 source rank 恰好覆盖全部 64 个 destination rank。

换句话说，group 调度没有减少 All-to-All 的总语义；它把一次面对 64 个 peer 的控制与下发过程，整理成每轮 16 个 peer、共四轮的波次。

源码中的 completion/credit 链又给波次加了一层流控。每个 token AIV 向当前 dst_rank 追加 completion signal，同时等待由 GetGroupIncomingPeer() 反算出的 source peer；收到后，接收方才向下一轮的 source peer 发布 credit。64P 及以下还会在 completion 后和 group 尾部各执行一次 16-AIV dissemination barrier，四步传播即可让 16 个 token AIV 锁步。于是某个 AIV 不能在其他 lane 尚未完成时独自冲进下一轮；128P 则关闭这层严格 group 同步，让各 AIV 沿 completion/credit 链异步推进。

rank 10 如何走完四轮

rank 10 属于 G1，其组内 lane 为 2。注意 lane 只决定“我是哪个 source 成员”以及对应同步槽；这个 rank 上的 16 个 token AIV 仍会覆盖整个目标 group：

1. g=0：目标为 G1，即 rank 8–15 与 40–47。
2. g=1：目标为 G2，即 rank 16–23 与 48–55。
3. g=2：目标为 G3，即 rank 24–31 与 56–63。
4. g=3：目标为 G0，即 rank 0–7 与 32–39。

公式只证明调度，不证明物理拓扑最优

64P 公式只使用 rank ID 算术：0–31 / 32–63 被当作两个 half，相同的 rank % 8 被当作对应 lane。源码没有证明这必然等于真实机器的 node、supernode 或直连关系。部署前仍需把 rank table 映射回物理位置；否则逻辑上均匀的四轮波次，可能在真实链路上制造热点。

128P 改用 two-frame 映射

ascend-moonep@b67c6840 为 128P 写出了明确的生产拓扑假设：

constexpr uint32_t kDispatchFrameCount = 2;
constexpr uint32_t kDispatchRanksPerFrame = 64;
constexpr uint32_t kDispatchRanksPerDirectRow = 8;
constexpr uint32_t kDispatchGroupRows = 4;
constexpr uint32_t kDispatchGroupColumns = 4;
constexpr uint32_t kMaxDispatchGroupWidth = 16;

它把 128 rank 看成两个 64P frame；每个 frame 是 8 × 8，再切成四个 4 × 4 = 16 rank 的 group。全局共有 8 个 group，因此每个 rank 用 8 个逻辑轮次覆盖所有目标 group。GetGroupDstRank() 保证每轮映射是双射，使每个目标 group 在一轮中只接收一个源 group，避免多组同时集中冲击同一目标。

这里最特殊的不是数字 16，而是 rank ID 被当成物理坐标使用：frame、row、column、group side 都由 rank 算术得到。如果真实 rank table 没有按这套物理位置编号，照搬公式可能主动制造热点。

每轮开放 16 rank，是不是只使用 16 个 AIV

不是。首先，“16 rank”指每个 source rank 当前面对的 16 个目的 peer，不是全系统只有 16 个 rank 活跃；128 个 source rank 都在同时执行自己的映射。

其次，kernel 固定启动 32 AIV，并明确分工：

const int64_t token_aiv_count =
    GetDispatchGroupWidth(world_size);  // 128P 时为 16
const bool token_worker = aiv_index < token_aiv_count;
const bool weight_worker = !token_worker;

128P 时：

AIV 0–15
    → 16 个 token workers
    → 每个 AIV 负责当前 group 的一个 peer
    → 搬运大块 hidden

AIV 16–31
    → 16 个 weight workers
    → 并行处理 Top-K weight 元数据

汇合后
    → 32 个 AIV 一起执行 DispatchEpilogue

如果 with_weights == 0，后 16 个 AIV 在 token 阶段可能没有有效工作；如果 weight 很小，它们也可能提前到达 barrier。于是 16:16 只是特定 workload 的静态划分，不保证所有 shape 都负载均衡。

三种策略可以用同一组问题比较，而不是只看函数名：

实现	同时面向的通信单位	跨机路径	控制协议	主要边界
ascend_deepep	最终覆盖全部 peer；按 source rank 旋转顺序	source → destination rank	两个 QP、per-peer quiet、全局 barrier	无显式 topology group
海思 hierarchy	先 destination server，再 server 内 rank	source lane → 目标 server 同 lane 中继	RDMA + HCCS/IPC + flag	当前公开支持范围不是 128P
MoonEP	每轮一个 16-rank group，8 轮覆盖 128P	由 2×64、8×8 坐标映射决定	1–4 QP、completion/credit、group schedule	拓扑与 rank 编号假设很强

P 维路由为什么值得单独优化

当前 is_token_in_rank 是 [S,P] 布尔矩阵：

is_token_in_rank[token, rank] =
    当前 token 是否有专家位于该 rank

它的优点是判断简单，缺点是在 128P 下表示和扫描都按 (P) 扩展。假设 Top-K 为 8，而这些专家最多落在 8 个 rank 上，那么每个 token 实际只需要保存少量 destination，却要读取 128 个布尔值。

更紧凑的 plan 可以写成：

token 0 → [dst rank 3, dst rank 17]
token 1 → [dst rank 8]
token 2 → [dst rank 3, dst rank 9, dst rank 17]

destination_offsets:
rank 3  → [begin, end)
rank 8  → [begin, end)
...

每个 destination 段内再保存：
token_id、local_expert_id、topk_slot

hierarchy 模式则先压成 destination server，再在 server 内展开 rank/expert：

token
  → unique destination server list
  → server segment offset
  → destination rank / local expert list

这样既能减少 [S,P] 扫描，也能识别“同一 token 在同一 server 命中多个专家”，为跨机 hidden 去重创造条件。需要注意，plan 生成本身也有成本；如果把 planning 时间排除在 benchmark 外，就可能得到一个对端到端系统无效的优化结论。

所谓 compact plan 到底压缩了什么

原来的表示像一张 128 列考勤表，即使一个 token 只去两个 rank，也要逐列看完：

token 7: 0 0 0 1 0 0 ... 0 1 ... 0   共 P 列

compact plan 只保存非零项：

token 7: [rank 3, rank 65]

再按 destination 聚合，就得到真正适合通信提交的连续段：

rank 3  : token [7, 12, 19, ...]
rank 65 : token [7, 21, ...]

优化点不是把 bool 换成更小的 dtype，而是把工作量从“查看全部可能目标”改成“只处理真实目标”。理想情况下复杂度更接近 S × unique_dst_per_token，而不是 S × P。

先把时间和字节测对

在改调度前，需要建立一个同时覆盖 Host、Device、网络和多 rank 尾部的测量面。最少应该回答：

本 rank 实际发送/接收了多少 hidden 字节？
生成并提交了多少 WQE？
每个 QP 分到多少 WQE 和字节？
route scan、WQE submit、qp_quiet、final barrier、epilogue 各花多久？
最慢 rank 是谁，它的 route histogram 是否异常？

有效 payload 带宽应按真实路由计算，而不是直接拿 S × P × H 当分子：

[
BW_{effective}^{(r)} =
\frac{actual\ received\ hidden\ bytes^{(r)}}
{T_{dispatch}^{(r)}}
]

端到端报告同时给出平均延迟和 max-rank latency。只看 rank 0 或所有 rank 平均值，可能完全看不到负载不均和拓扑热点。

Host 侧计时

Host 侧适合用 NPU event 包住稳定的阶段边界：

event_start
  → layout/notify/dispatch enqueue
event_end
  → 最后统一 synchronize
  → elapsed(event_start, event_end)

不要每个小阶段后立刻 Host synchronize，否则测到的是被人为串行化后的路径。正确性调试阶段可以同步定位，性能测量阶段则应连续提交多轮、丢弃 warmup，并明确是否冲刷 L2。

Device 侧计时

MoonEP 已经展示了一个适合借鉴的模式：用编译期 Profile 开关读取 cycle，把每个 AIV 的阶段周期和字节数写入独立 GM 槽位；Profile=false 时编译成零开销路径。

建议每个 AIV 至少记录：

route_scan_cycles
wqe_build_cycles
wqe_submit_cycles
wqe_count
payload_bytes
qp0_quiet_cycles
qp1_quiet_cycles
barrier_cycles
epilogue_cycles

记录位置必须按 [rank, aiv, metric] 或其他独占方式切开，不能为了计时再引入热点原子加。最后由 Host 一次性读取并聚合。

怎么打印，才不会把性能问题打印成另一个性能问题

printf 适合确认控制流，不适合放在 token、peer 或 WQE 热循环中。调试时可以使用三道阀门：

if constexpr (Debug) {
    if (rank == debug_rank && aiv_index == debug_aiv) {
        // 只打印一个阶段的一次摘要
    }
}

推荐顺序是：

1. 先把计数、cycle 和关键状态写到每 AIV 独占 GM buffer。
2. kernel 结束后由 Host 统一读取并格式化。
3. 真正需要确认死锁位置时，再限制到一个 rank、一个 AIV、一个 peer 打印。

高频 Device printf 会改变指令调度、同步和队列时序，甚至让原本不复现的竞态消失，因此不能把带打印版本的吞吐当作性能证据。

把优化变成可证伪的实验

优化顺序不应是“哪个技巧听起来高级就先做哪个”，而应是每一步只验证一个瓶颈假设。

P0：建立可信基线

先固定：

• S/H/K/P、dtype、expert 数、capacity/alignment。
• rank 到 server、frame、交换路径和 local lane 的映射。
• 实际 route histogram：每个 token 的 unique destination rank/server 数，每个 rank/expert 的接收量。
• 计时是否包含 layout/notify/plan，是否使用 cached handle，是否使用 num_worst_tokens。
• 带宽分子是 hidden payload、全部元数据，还是链路物理字节。

同时做小规模分解：8P、16P、32P、64P、128P；均匀路由和倾斜路由；小 H 和大 H。只有 128P 掉档时，优先检查拓扑和 P 维控制面；所有规模都只有一半时，再检查数据路径、统计口径和底层引擎。

P1：先处理拓扑扇出

低风险起点是保留 rank 旋转，并把“全 128 peer”改成可调波次，例如每轮 8/16/32 peer，记录：

group width
→ 活跃 peer 数
→ 每轮 WQE 数和字节
→ 每轮 quiet/barrier
→ max-rank latency

如果硬件拓扑确认与 MoonEP 的 2×64、8×8、4×4 一致，可以研究它的双射 group schedule；如果真实系统更接近每 server 16 rank，则可研究 hierarchy 的“同 lane 跨机 + server 内展开”。必须先建立 rank→物理位置表，再选择公式。

P2：减少 WQE 和完成等待

对相同 peer 的连续 token 做聚合，使一次 WQE 搬更多字节；把 quiet 放在一批 payload 之后，而不是每个小块之后，同时保证 completion flag 晚于 payload 可见。

两个 QP 的分流不要只看 channel 数。把策略做成可配置，对比：

1 QP
2 QP 1:1
2 QP 3:1
2 QP 按累计字节加权
4 QP round-robin

若增加 QP 只增加了 WQE/CQE 管理而没有降低 quiet 周期，瓶颈可能在共享链路或共享引擎，不在单 QP 队列深度。

P3：压缩路由计划

从 Top-K expert 直接生成 unique destination rank/server list，并按 destination compact；尽量融合：

expert → rank/server 映射
    + count
    + prefix
    + token reorder plan

目标是避免多次读取 [S,P]，也避免所有 rank 重复读取完整 source-rank 计数。计划生成要纳入端到端计时，除非业务确实能长期复用 cached handle。

P4：再做细粒度通算掩盖

把工作拆成真正无依赖或仅有局部依赖的阶段：

当前 peer group 的 UDMA 在途
    ↔ 下一 group 的 route/offset/WQE 准备

hidden token AIV
    ↔ weight metadata AIV

ping buffer 的 GM→UB
    ↔ pong buffer 的 UB→remote GM

全局 barrier 若只用于保护某个 peer buffer，可以尝试改成 per-peer/per-group completion 与 credit；但必须保留“payload 可见后才能发 ready”“consumer 完成后才能复用 slot”这两条 happens-before。

P5：最后压内存细节

在确认 GM/UB 搬运成为热点后，再处理：

• 让同一 peer/expert 的 token 在 GM 中连续，扩大 DataCopy 和 WQE 粒度。
• 保证 UB 起点与传输粒度对齐，避免邻近 AIV 写同一缓存行。
• 使用 ping-pong staging，把 MTE2 读、Vector 处理、MTE3/UDMA 提交重叠。
• 复用 symmetric workspace 与 cached plan，避免热路径分配和初始化。
• 针对常见 H/K/P 做静态 specialization，同时保留通用 fallback。

复杂硬件上的通算掩盖，流程理解是否正确？常见几板斧是什么

你的理解方向基本正确：根据计算逻辑建立依赖图，把计算、通信、访存、原子和同步拆开，再根据 shape 精细调度，使多个硬件资源尽量同时工作。

但要补上两道门：

1. 先证明独立性。单边通信中的 payload、flag、credit 和 buffer reuse 有严格顺序，不能因为代码段看起来分开就并行。
2. 先证明当前上限。如果瓶颈是 WQE 提交率，增加 payload AIV 没用；如果瓶颈是最慢 expert，优化平均 GM 带宽也没用。

常见“几板斧”可以归纳为：

• 减数据：量化、去重、同 server 命中多个专家时 hidden 只跨机一次、避免重复元数据。
• 减任务：连续 token 合并成大 WQE，批量下发，降低 CQE、doorbell 和 quiet 次数。
• 懂拓扑：按 server/frame/rail 分组，限制每轮 fan-out，用双射或错峰 schedule 避免热点。
• 做流水：双缓冲，当前通信与下一批 planning/pack 重叠，hidden 与 weight 分工。
• 减同步：用局部 completion/credit 替代不必要的全局 barrier，但不破坏内存可见性。
• 压访存：连续布局、对齐、UB tiling、减少 GM 往返、避免伪共享和热点原子。
• 做均衡：按实际字节/WQE 给 AIV 与 QP 分工，关注 expert/rank skew 和 max-rank tail。
• 按 shape 特化：为常见 P/H/K/S 选择 group width、AIV 比例、QP 数和 bucket，避免一套参数覆盖所有场景。

真正可复用的方法不是背下这些技巧，而是把每一项写成：

假设 → 改动 → 指标 → 预期现象 → 失败时说明什么

一份可以直接执行的实验表

优先级	假设	最小改动	必看指标	支持假设的现象
P0	带宽口径或尾延迟判断有误	记录实际 payload 和所有 rank 延迟	bytes、avg/p95/max rank latency	max 明显高于平均，或实际字节远小于理论分子
P1	128P peer 扇出/拓扑是主瓶颈	group width 扫描 8/16/32/128	每轮 quiet、总 latency、链路分布	中等 group 明显降低 max latency
P2	WQE/quiet 固定成本过高	合并同 peer 连续 token	WQE/byte、submit/quiet cycles	WQE 数下降且有效带宽上升
P2	3:1 QP 不适合当前 shape	扫描 1QP、1:1、3:1、1:3、4QP	per-QP bytes/WQE/quiet	某策略稳定降低最后完成 QP 的时间
P3	[S,P] route scan 在 128P 过重	compact destination list 原型	route cycles、GM bytes、plan time	P 扩展时 route 时间不再近似线性增长
P4	全局同步吞掉重叠	per-group completion/credit 原型	barrier cycles、并发在途 WQE	barrier 降低且 correctness 不变
P4	AIV 分工失衡	扫描 token/weight AIV 比例	每组 AIV 完成周期	两组结束时间接近，总时间下降
P5	GM/UB 路径受限	重排连续化与 ping-pong	MTE cycles、GM throughput	大 H/大 batch 下收益更明显

每次只改一个主要变量。若同时改拓扑、QP 数、路由格式和 AIV 分工，即使性能上涨，也无法知道收益来自哪里，更无法判断换一个 shape 后为什么回退。

回到“只有理论一半”

现在可以把最初的问题改写得更精确：

在 128P 两层拓扑上，当前 dispatch 是受 hidden payload 带宽限制，还是受全 peer 扇出、WQE/quiet、[S,P] 规划和最慢 rank 同步限制？

源码已经能确认几件事：ascend_deepep 当前使用扁平 peer 扫描、source-rank 旋转、固定两个 QP 和 3:1 channel 分配；Host 侧始终按 S×P 预留内部接收区；num_worst_tokens 能避免 Host 回读但不会缩小这块 workspace；海思 hierarchy 展示了“按 server 跨机聚合、机内再展开”的协议；MoonEP 展示了“16-rank group、拓扑双射波次、token/weight AIV 分工和局部 completion/credit”的另一条路线。

源码还不能证明的是：3:1 为何在当前硬件上最优、MoonEP 的 2×64 拓扑是否等于实际部署、hierarchy 的 relay 收益能否覆盖当前 128P，以及理论带宽的一半究竟丢在哪个阶段。这些问题不能继续靠静态阅读裁决，只能靠分阶段 cycle、per-QP WQE/bytes、route histogram 和 max-rank latency 去收束。

因此第一版优化不必追求“大改架构”。先把计时面补齐，再做两个最小实验：QP 策略扫描和peer group width 扫描。如果前者无效、后者在 128P 明显有效，主矛盾就从“单 QP 不够并行”转向“拓扑与控制面扇出”；届时再投入 compact plan 或 hierarchy，路径会清楚得多。

源码锚点

本文只描述以下固定 revision 和会话中已经走读的实现，不把实验性策略升级为通用硬件结论：

1. ascend_deepep@18e2dd4b：Python Buffer.dispatch、Host csrc/ops/dispatch.cpp、Device kernels/dispatch.cpp 与 kernels/dispatch_udma.cpp。
2. ops-transformer@8dc2fa04：README 中的 fullmesh/hierarchy 约束与 moe_distribute_dispatch_v2_layered.h。
3. ascend-moonep@b67c6840：moonep_dispatch_udma.cpp 中的 64P/128P group schedule、QP 策略、AIV 分工和 profiling。

[^moonep-64p-group]: MoonEP 官方仓库说明动态冗余 expert、固定 S×K 工作量与 zero-copy 契约；Ascend 分组实现以 moonep_dispatch_udma.cpp@b67c6840 为准：GetDispatchGroupWidth()、GetGroupRankIndex()、GetGroupDstRank() 和 GetGroupIncomingPeer() 定义 64P legacy 映射，DispatchScatterToken() 与 CompleteTokenScatterPeerWithSignal() 定义四轮 peer 遍历及 completion/credit/strict-group-sync 生命周期。本文另用独立 Python 枚举了全部 64×4×16 映射，验证每个 source rank 四轮覆盖全部 destination、每轮 group 映射为置换、paired groups 展开为完整 (K_{16,16})，以及 incoming 公式为 sender 的精确逆映射；这属于对源码公式的可复现推导，不是硬件性能测量。
